Pistas: Gráficos
Nota: Pistas es la experiencia predeterminada para los usuarios (anteriormente Pistas 2.0 (Beta) en la interfaz). Puede seleccionar Pistas (Legado) desde el menú del panel de Pistas.
La función de Gráficos en Pistas es una forma de visualizar sus datos representados en un gráfico. Esto facilita analizar rápidamente los datos seleccionados en el panel de Pistas y encontrar cualquier valor atípico o situación que deba atenderse.
Habilitar Gráficos
1. Navegue a Privilegios y Complementos para la aplicación
2. Habilite _UseTrackGraph y _UseTrackExport
Cómo abrir Gráficos
Hay varias formas de abrir Gráficos:
1. Menú Principal

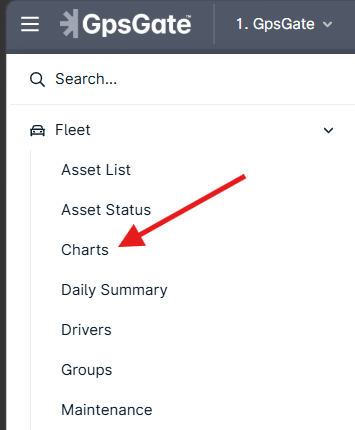

Puede acceder a Gráficos desde el Menú Principal > Flota > seleccionar Gráficos.
2. Puntos de Pista
Haga clic derecho en cualquiera de las filas y seleccione Abrir en Gráficos. Esto abrirá los datos de la fila seleccionada en Gráficos: representa los datos del activo con las columnas seleccionadas como variables y la misma fecha.
3. Estado del Activo
Haga clic derecho en un widget y presione Abrir en Gráficos para abrir Gráficos con el activo seleccionado, la variable del widget y la fecha predeterminada (hoy).
¿Cómo usamos Gráficos?
Para generar un gráfico, debe completarlo con el/los activo(s) y los datos relevantes seleccionando las variables deseadas junto con la hora y la fecha.
Opciones de Gráfico
Al hacer clic en el menú hamburguesa en la ventana del Gráfico, se le ofrecerán varias opciones
Exportar
Con esta opción, puede exportar los datos del gráfico a varios formatos de archivo.
Ocultar datos sin conexión
La opción “Ocultar datos sin conexión” nos permite controlar cómo el gráfico muestra los puntos de datos.
Cuando está desactivada, el gráfico aparece continuo, incluso si hay brechas en los datos debido a que el dispositivo no reporta.
Cuando está activada, el gráfico mostrará brechas donde el dispositivo estuvo sin conexión, mostrando solo los puntos exactos cuando los datos fueron realmente reportados.
Esta función ayuda a distinguir entre valores realmente reportados y datos interpolados.
Borrar selección al cerrar
La opción Borrar selección al cerrar determina si las variables del gráfico permanecen guardadas después de cerrar la ventana.
Si está desactivada, las variables seleccionadas previamente permanecen al reabrir el gráfico vía Menú Principal → Ventanas → Gráfico.
Si está activada o se abre desde el panel de Pistas, las selecciones se restablecen, mostrando solo las variables del panel de Pistas.
Esto asegura que el gráfico se alinee con la forma en que se accede.
Gestión de colores
Esta función le permite codificar con colores activos o variables, facilitando su diferenciación.
Codificar activos por colores
Cuando codifica activos por colores, se muestran en diferentes colores como se muestra en la imagen a continuación.
Codificar variables por colores
Cuando codifica variables por colores, las variables se representan en diferentes colores como se muestra en la imagen a continuación.
