Pistas: Listas
Nota: Tracks es la experiencia predeterminada para los usuarios (anteriormente Tracks 2.0 (Beta) en la interfaz de usuario). Puedes seleccionar Tracks (Legacy) desde el menú del panel de Tracks.
La función de Gráficos en Tracks es una forma de visualizar tus datos trazados en un gráfico. Esto facilita el análisis rápido de los datos seleccionados en el panel de Tracks y encontrar cualquier anomalía/situación a abordar.
Habilitar Gráficos
1. Navega a Privilegios y Plugins para la aplicación
2. Habilita el _UseTrackGraph y _UseTrackExport
Cómo Abrir Gráficos
Hay múltiples formas de abrir Gráficos:
1. Menú Principal
Puedes acceder a Gráficos desde el Menú Principal > Ventana > seleccionar Gráficos.

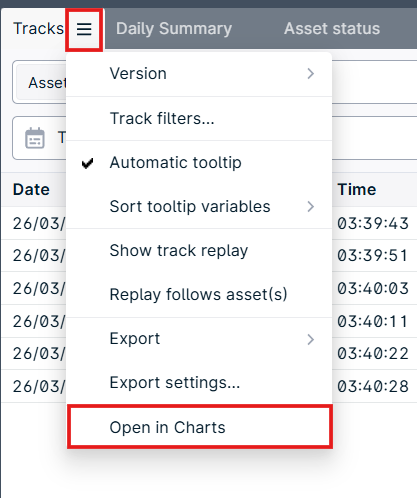

2. Panel de Tracks
En el menú del panel de tracks, Abrir en Gráficos abrirá la ventana de Gráficos con los activos, fechas y variables seleccionados.

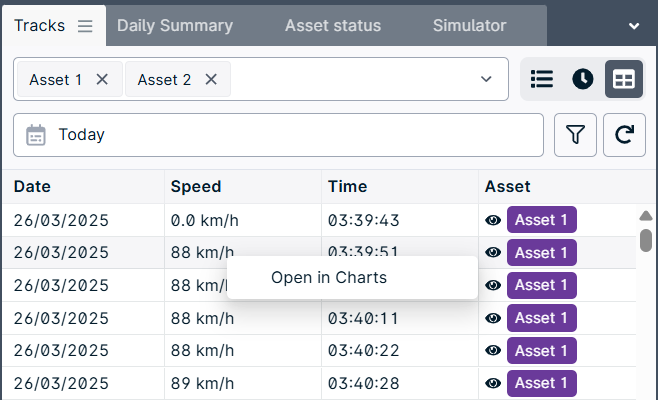

3. Puntos de Track
Haz clic derecho en cualquiera de las filas y haz clic en Abrir en Gráficos. Esto abrirá los datos de la fila seleccionada en Gráficos: traza los datos para el activo con las columnas seleccionadas como variables y la misma fecha.
4. Estado del Activo

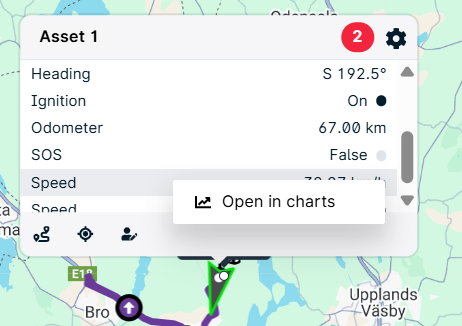

Haz clic derecho en un widget y presiona Abrir en Gráficos para abrir Gráficos con el activo seleccionado, la variable del widget y la fecha predeterminada (hoy).
¿Cómo usamos Gráficos?

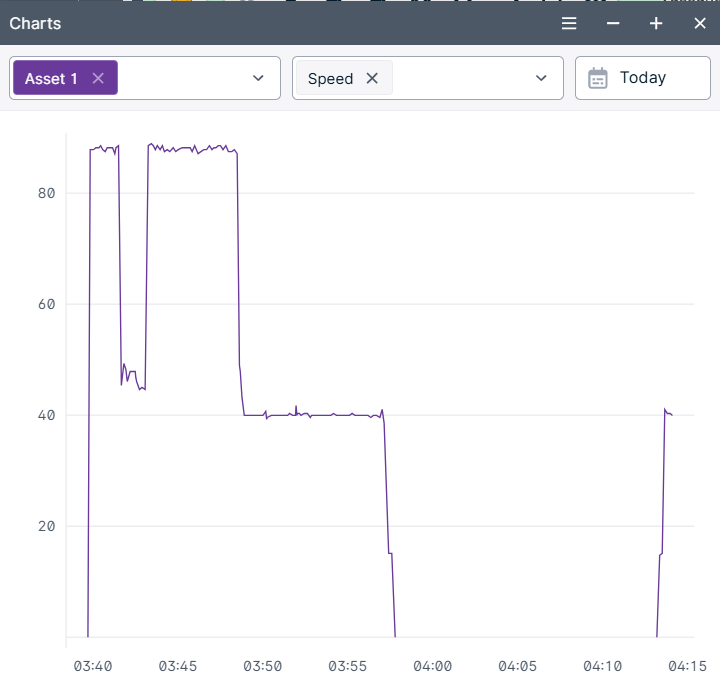

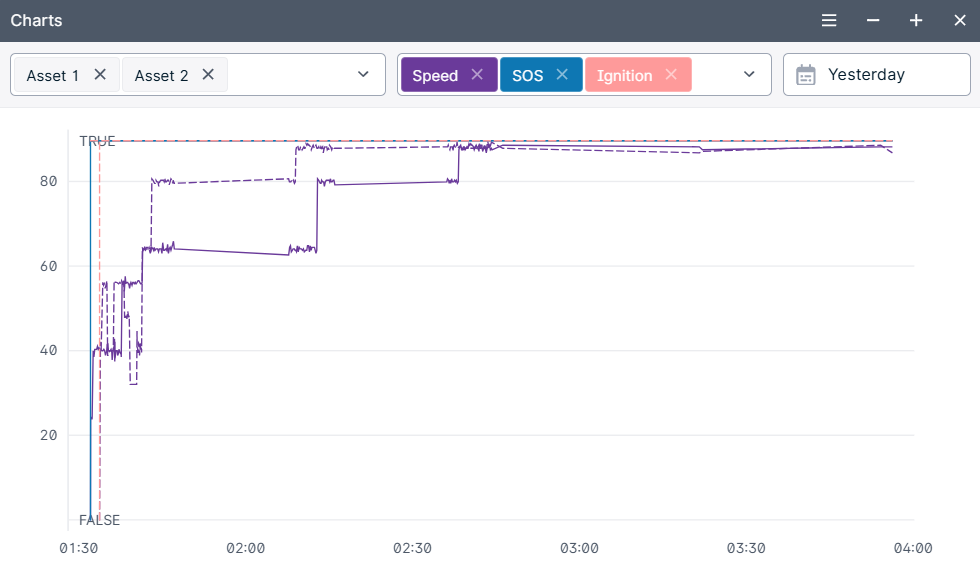

Para generar un gráfico, necesitas llenarlo con el(los) activo(s) y los datos relevantes seleccionando las variables deseadas junto con la hora y fecha.
Opciones de Gráfico

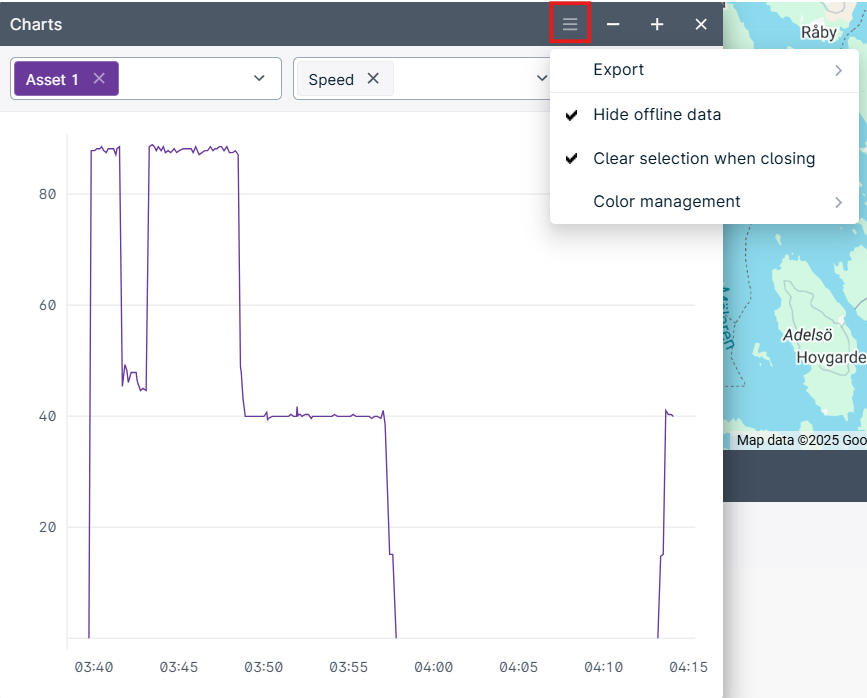

Hacer clic en el menú de hamburguesa en la ventana de Gráfico te proporcionará varias opciones

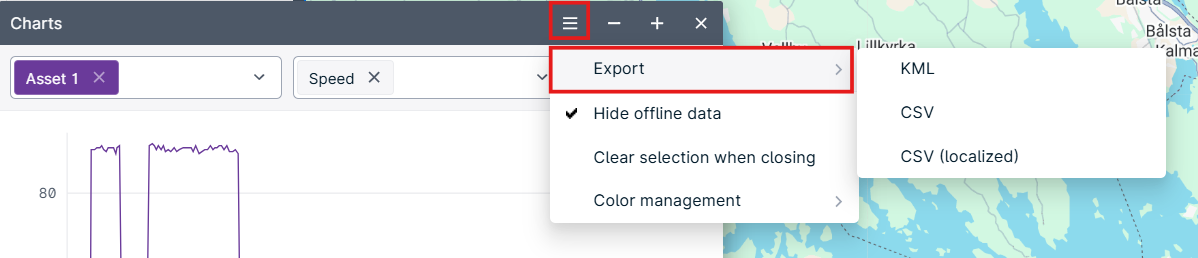

Exportar
Con la ayuda de esta opción, puedes exportar los datos del gráfico a varios formatos de archivo.
Ocultar datos sin conexión
La opción “Ocultar Datos sin Conexión” nos permite controlar cómo el gráfico muestra los puntos de datos.
- Cuando está desactivado, el gráfico aparece continuo, incluso si hay brechas en los datos debido a que el dispositivo no reporta.
- Cuando está activado, el gráfico mostrará brechas donde el dispositivo estuvo desconectado, mostrando solo los puntos exactos cuando los datos fueron realmente reportados.
Esta función ayuda a distinguir entre los valores realmente reportados y los datos interpolados.
Borrar selección al cerrar
La opción Borrar Selección al Cerrar determina si las variables del gráfico permanecen guardadas después de cerrar la ventana.
- Si está desactivado, las variables seleccionadas previamente permanecen al reabrir el gráfico a través de Menú Principal → Ventanas → Gráfico.
- Si está activado o se abre desde el panel de Pistas, las selecciones se restablecen, mostrando solo las variables del panel de Pistas.
Esto asegura que el gráfico se alinee con la forma en que se accede a él.

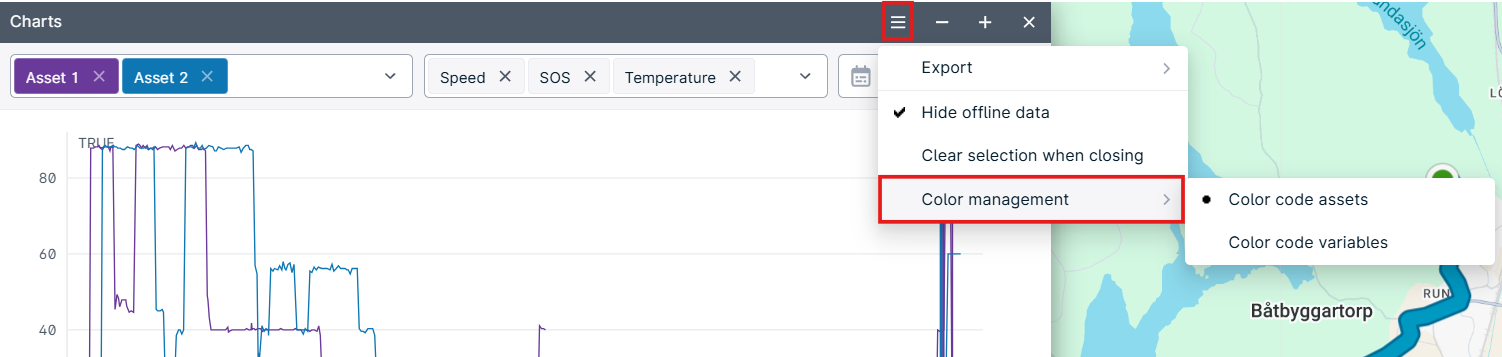

Gestión de colores
Esta función te permite codificar por colores activos o variables, facilitando su diferenciación.

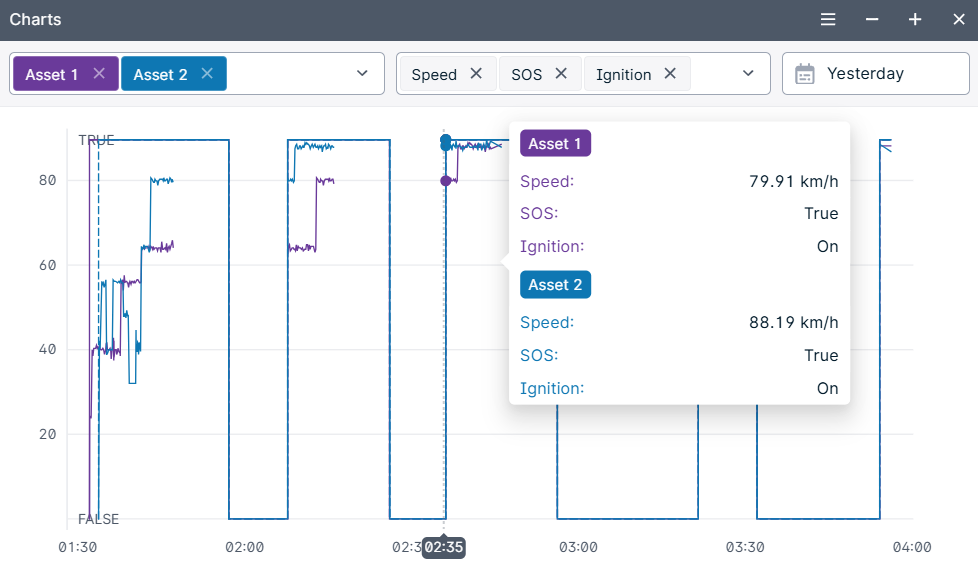

- Codificar por colores activos
Cuando codificas por colores los activos, se muestran en diferentes colores como se muestra en la imagen a continuación.

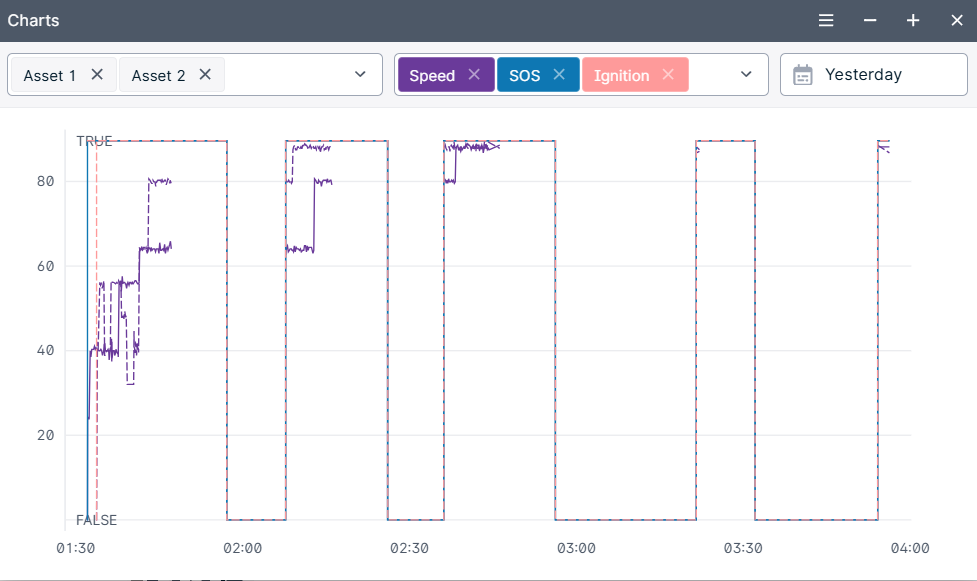

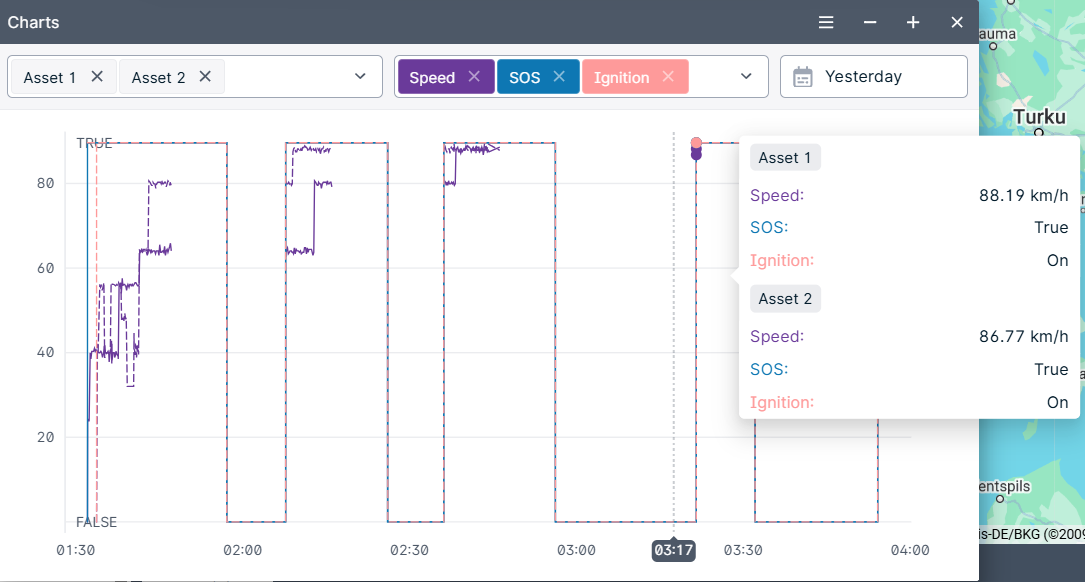

- Codificar por colores variables
Cuando codificas por colores las variables, las variables se representan en diferentes colores como se muestra en la imagen a continuación.
